Question gravure par électrolyse

Bonjour,

J'ai une petite question de néophyte: Peut-on faire de la gravure par électrolyse sur des Zippo modernes?

J'ai visionné quelques vidéos sur youtube, et j'ai remarqué que les intervenants faisaient leurs gravures électrolytique sur de l'acier inox ou autre. Je me pose donc la question de savoir s'il est possible de faire la même chose sur des Zippo, sachant qu'ils sont en laiton nickelé ou chromés? Est-ce que certains d'entre vous ont déjà fait l'expérience? Et avec quels résultats?

Je ne doute pas que les graveurs présents sur ce forum te fasse une réponse de pro.

En fait, je n'ai pas eu la patience d'attendre une réponse et j'ai fait un essai avec un morceau de laiton qui traînais, un vieux chargeur de téléphone, de l'eau salée, un bout de scotch et des coton-tiges

" />

bravo . j'ai toujours su que Mcgyver était suisse

Effectivement façon de graver assez simple que je ne connaissais pas, il y a même une vidéo Youtube qui explique ça très bien.
Il y a plus qu'à bricoler un peu et je pourrais graver mon Zippo !

Le tout est d'arriver à faire un cache précis, c'est souvent le plus compliqué ! Couteau de modélisme presque obligatoire ^^

Attention : l'électrolyse dégage de l'hydrogène donc ne pas la faire dans un endroit fermé. Les dégagements ne sont pas énormes pour les petites pièces (pas trop d'eau et pas trop d'ampères et pas trop longtemps) mais vaut mieux éviter la clope quant on veut voir ce que ça donne en temps réel.
J'ai jamais entendu parler d'accidents mais on n'est jamais trop prudent.

Je déterre ce post.

Quelqu'un d'autre a-t-il expérimenté ce procédé ?

Je désire graver moi-même un Zippo et étudie les différentes possibilités.

Je n'ai pas testé ce procédé mais il a l'air simple d'emploi si tu parles de ceci : https://youtu.be/JWlaHfZaBYo
C'est une méthode que je testerais sans doute dans quelques temps...si peu de temps et tant de choses à faire.
Petit conseil si je puis me permettre : faut pas faire n'importe quoi avec l'électricité, y a des précautions à prendre même si on ne travail "que"avec 10 mA.

Oui, c'est cela. Même problème pour moi, le temps me manque, mais j'ai un joli projet de gravure. Je ferai un essai sur un cadavre de Zippo et vous donnerai un retour.

Alors j'ai testé le procède, mais en simple test pour l'instant. C'est assez prometteur mais j'ai pas encore atteins le niveau espéré.
L'avantage c'est que j'ai accès à un petit poter de découpe ce qui me permet de faire des caches en vinyles précis.
J'ai fait une installation avec avec une alim de pc portable qui est protégé par un fusible pour éviter de faire sauter les plombs .
Ce qui est important et qu'on ne voit qu'assez peut sur les vidéos sur le sujet, c'est qu'au lieu d'avoir juste un" coton tige" ou un bout de coton , il faut une semelle plate et assez "large" pour avoir une gravure régulière.
J'ai donc bricoler un truc avec une vieille soupape de moteur Fiat de 1935
Le choix du conducteur " coton" "tissus" va aussi influer sur le "grain" de gravure. Avec du t-sirt coton on a un grain très gros donc pas forcément agréable.
Après un autre problème quand comme moi on utilise du vinyle, c'est que le procédé chauffe. Donc il faut faire de petites passes pour éviter de surchauffer le vinyle, le déformer, et d'avoir finalement une gravure qui a débordée.
Et pour finir, je pense qu'il est important pour une résultat plus flatteur de passer un coup de peinture de remplissage pour cacher ce "grain" de gravure. Donc, mes prochains tests seront vers là. Passer un coup de peinture avant de retirer le masque de gravure.

Autrement niveau sécu' il faut bien prendre en compte ce qui a été dit. Le gaz dégagé est hautement inflammable et nocifs, alors fenètre ouverte, et éventuellement un petit ventilateur pour être sûr d'inhaler le moins possible. Voir un masque pour ceux qui sont équipé.

Voila, je posterai des photos quand j'aurai enfin un rendu interessant à montrer.
Mais perso j'en suis pas encore au niveau pour tester sur un zippo

@Mr Flamminaire :
intéressant ton retour. Malheureusement je n'ai que peu de temps pour moi en ce moment et n'ai pas encore pu effectuer de test. Dès l'essai passé je posterai mon avis.

Comme on était dans la discussion j'ai avancé un test que je voulais faire depuis quelques temps.

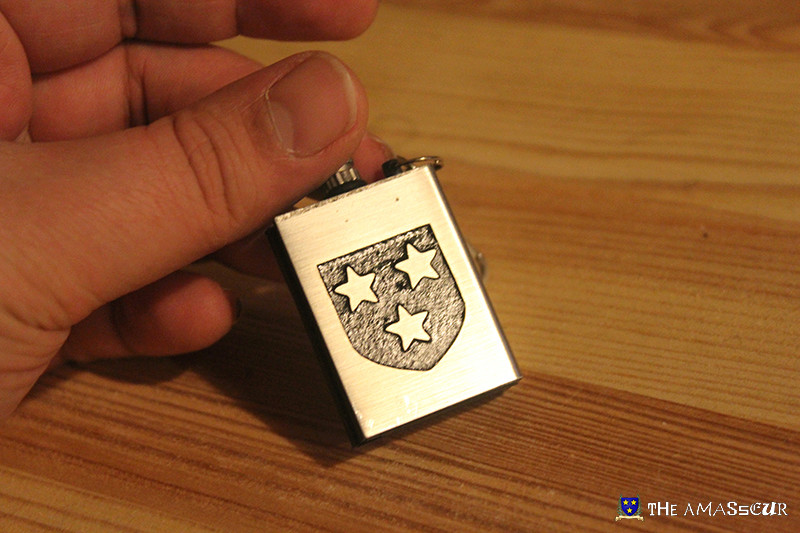

Donc ici les photos d'une gravure légère (à peine perceptible au touché) sur l'habillage d'une allumette perpétuelle.

J'ai fais un test de peinture non concluant à l'acrylique, faut que je test avec des peinture glycéro plus costaud !

Pas mal du tout dis donc !
Ce sont les armes de ta famille ?
Que mets-tu sous ton tampon de Fiat pour faire passer l'eau salée? de la gaz, du coton ou autre ?

Et la peinture à maquette?

Magnus a écrit:

Pas mal du tout dis donc !
Ce sont les armes de ta famille ?
Que mets-tu sous ton tampon de Fiat pour faire passer l'eau salée? de la gaz, du coton ou autre ?

Effectivement c'est le blason de la famille.

Ce coup j'ai mis sous la soupape deux simple mouchoirs, mais c'est pas une bonne idée, l'humidité+chaleur le mouchoir part en lambeaux sur le gravure. Mais ça m'a obligé à faire des petites passes courtes pour nettoyer, et c'est pas plus mal, ça m'a permit de refroidir la pièce régulièrement et donc le vinyle.
Je testerai la prochaine fois avec des tampon démaquillant en coton, ça s’effiloche pas trop et a devrait pouvoir se fixer sur mon "tampon".

Pour le coté chauffe trop rapide, je me demande si avec moins de tension et moins d'intensités ça éviterait d'avoir une réaction trop violente pour le masque en vinyle.

Zipolite a écrit:

Et la peinture à maquette?

J'y pense aussi, j'aimais bcp le rendu des peintures Humbrol dite "émaillées/enamel"
Elles couvrent bien et on un rendu brillant sympa. Enfin si elle n'ont pas changées depuis.

on attend la suite avec impatience.

Pour une réaction moins soutenue, si cela est comme pour le plaquage, il faut diminuer l'intensité.

On continue de martyriser des allumettes perpétuelles pour les tests

Alors avant, un petit retour sur le test précédent, un peu de Miror et d'huile de coude, rend le tout plus propre.



Alors voici le résultats avec deux peintures différentes :

Peinture Humbrol Enamel Noir Brillant :



Avantages:
On devrait pouvoir réussir à avoir un brillant.
Couvre bien.
Semble bien solide une fois sèche.

Défauts:
Couche trop épaisse, donc il faudrait soit une gravure plus profonde, ou diluée la peinture et faire peut être deux passes.  ( Ce qui pourrait aussi éviter la peau d'orange au séchage).
Très longue à sécher. + de 10h ici.

Alors pour ce test,il est a prendre avec des pincettes pour plusieurs raisons.
Mon pot de peinture a plus de 15 ans. Et je suis sur le cul de voir que cette peinture semble toujours au top après tant d'années !! Mais est ce vraiment le cas ??
J'ai suivi le temps indiqué sur le pot avant de démasquer mais si elle paraissait sèche en surface, ce n'était pas DU TOUT le cas en profondeur. Du coup au démasquage j'ai tiré avec le vinyle une partie de la "peau"


Stylo Retouche Voiture Noire Brillant ( Stylo retouche chinois à trois francs six sous ).


(la ligne en haut prouve qu'il faut bien faire son masquage. Je n'avais pas vu que mon masque n'allait pas jusqu'en haut, du coup une bande à été gravée )

Avantage:
Prix
Facilité d'application
Tire super bien.
Sèche en 1h
Couvre parfaitement avec une couche très fine. Donc on garde la profondeur de la gravure.
Semble relativement solide une fois sèche, mais moins que la Humbrol.

Défauts:
Ne brille pas
Est tellement fine que le finit lisse de la peinture dépens du support. Et comme la gravure fait une gravure non lisse mais granuleuse, du coup le résultat n'est pas plat lisse et brillant.


Voila la suite de mes tests !
Pour l'instant je serais pas loin de penser que la solution du Stylo retouche est quasi satisfaisante ! Mais ceux qui veulent un finit parfait c'est pas encore la bonne solution ! Mais ça reste vraiment sympa!

J'ai pris exprès les photos en jouant sur la lumière pour que vous voyez bien l'épaisseur et le rendu granuleux ou peau d'orange, mais comme toujours en utilisation ca saute moins aux yeux.
Je pense qu'il faut que je refasse un test avec la peinture à maquette, ça a du potentiel.
Si vous avez du meilleur matos on doit vraiment finir par avoir des résultats vraiment top ! Aérographe ? Vernis ?
J'ai aussi changé un peu mon protocole, j'ai remplacé le mouchoirs par des compresses non tissé.
J'ai aussi changé de vinyle, celui ci est un spécial pour les pochoir, et étonnamment il semble résister bien mieux à la chaleur ! Donc je n'ai eu aucun problème de déformation à cause de la chaleur de la réaction.

Super intéressant. merci pour ce retour en détail. Personnellement j'attends le reste du matos qui dois arriver par la poste et je me lance.

N'étant pas un spécialiste de l'électricité, pourrais-tu me faire une photo de l'endroit où se trouve le fusible stp ?

bonne soirée,

Magnus

Superbe résultat.
Si tu veux une peinture un peu plus épaisse il y a aussi la peinture émail qui couvre bien.

Magnus a écrit:

Super intéressant. merci pour ce retour en détail. Personnellement j'attends le reste du matos qui dois arriver par la poste et je me lance.

N'étant pas un spécialiste de l'électricité, pourrais-tu me faire une photo de l'endroit où se trouve le fusible stp ?

bonne soirée,

Magnus

Alors ce n'est pas un fusible au sens où on l'entend habituellement, c'est intégré dans mon alim' de pc . C'est un composant qui fait office de "fusible", c'est pour ça que l'alim' se relance quand je débranche/rebranche. Si c'était vraiment un fusible, l'alim' serait foutue.
Je sais pas si c'est essentiel, mais en bon parano que je suis j'aime assez cette protection. Mais elle est assez chiante, car dès qu'il y a trop d'eau, et donc trop de contact, paf, l'alim' se met en sécurité, donc je me baisse, je relance et ainsi de suite.
Ca allonge mon temps ^^

Zipolite a écrit:

Superbe résultat.
Si tu veux une peinture un peu plus épaisse il y a aussi la peinture émail qui couvre bien.

Bah justement non, j'aime bien gardé et sentir le creux de la gravure.
Et en l’occurrence la peinture humbrol est de la peinture dite "émail"/Enamel

Après à voir suivant ce que vous aimez, ce que vous avez l'habitude d'utiliser, du matos etc
Je ne partage que mes humbles petites tests

Je crois que la prochaine je tenterai deux couches ou trois de Stylo de peinture retouche. Comme elle est bien fine, peut être qu'avec deux trois couchez j’atténuerai le coté granuleux sans pour autant perdre le creux.

Petit test un peu différent.
Je viens de faire des gravures sur des petites pièces de laitons.
Et la gravure ne s'est pas du tout comporté de la même manière.
Réaction beaucoup moins violente, à telle point que faire une gravure plus profonde va prendre du temps.
Donc avec un peu de patience on arrive à faire une gravure, mais très peu profonde.
Le procédé lui change pas, et le résultat est toujours bien propre et fin.

Donc voila à quoi ça ressemble avec une petite série de porte clefs sur le thème du Jeu Vidéo.

ça avance petit à petit,bravo et bon courage.
